Equipo líquido del ciclo de la regeneración de la aguafuerte micro de la placa de circuito electrónico

Equipo líquido del ciclo de la regeneración de la Micro-aguafuerte de la placa de circuito

- Proceso de recuperación de cobre por electrólisis de la solución de la Micro-aguafuerte
1. El proceso de cobre de oxígeno-fractura-electrodepositing electrolítico se utiliza para tratar la solución de la Micro-aguafuerte para recuperar el cobre y para reducir grandemente la presión del tratamiento de la protección del medio ambiente. Control automático del PLC del proceso de producción.
2. la Micro-aguafuerte es el proceso del tratamiento previo en la producción de PWB. Consiste en el sistema del persulfato del amonio/del persulfato del ácido sulfúrico o del sodio/del ácido sulfúrico o del peróxido de hidrógeno/del ácido sulfúrico, que se utiliza para disolver el cobre con el fin de ponerse áspero superficial. El efecto del persulfato del sodio y del peróxido de hidrógeno es aumentar el valor de la oxidación de la solución ácida sulfúrica y alcanzar la aguafuerte rápida del cobre. Si se va el cobre a ser recuperado de la solución, los componentes del persulfato del sodio y del peróxido de hidrógeno se deben quitar o descomponer primero, después el cobre electrolítico se puede reducir por la electrólisis. Los métodos del retiro incluyen la descomposición electrolítica o la adición reductant.
3. Ventajas de la electrólisis directa: pequeño empleo del equipo, pequeña inversión, ninguna necesidad de otros materiales auxiliares, operación simple, eficacia eléctrica del 70%. El coste total del tratamiento es más bajo que otros procesos.

Ventajas económicas del equipo
1. Emisiones básicamente cero: limpie la producción. Reducción del ahorro de la energía y de emisión; reduzca la presión de la protección del medio ambiente de fábricas.
2. Reduzca el consumo de medicina y riegue, para reducir costes de producción.
3. Reduzca el tiempo cambiante del cilindro de la cadena de producción y mejore la eficacia de la producción.
4. Producción de cobre electrolítico de alto valor para crear las ventajas económicas para las empresas.

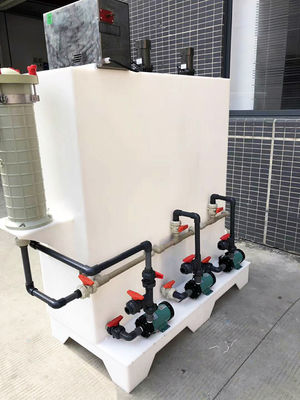

El sistema líquido del ciclo de la regeneración de la Micro-aguafuerte consiste en tres porciones:
1. Comience el sistema adicionado:
Controlando el contenido de ión de cobre en el tanque de la Micro-aguafuerte, la poción se puede añadir automáticamente para asegurarse de que el contenido de ión de cobre puede ser controlado dentro de la gama de trabajo normal y de que el contenido prescrito de otros componentes se puede asegurar al mismo tiempo.

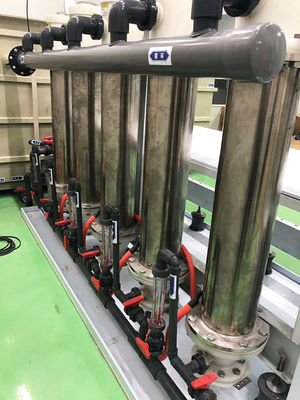

2. Dispositivo de sistema de cobre de la extracción:

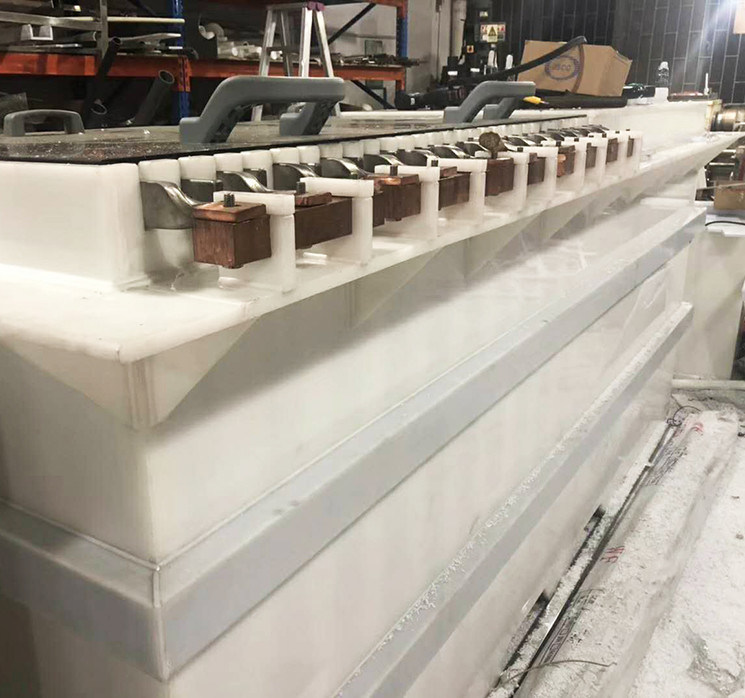

Extracción del cobre de gran pureza por electrólisis.
3. Sistema del ajuste de la droga de Microetching:
La solución de la regeneración de la Micro-aguafuerte que ha reducido el contenido de cobre se añade con el ajuste del agente para cumplir los requisitos de la producción y para ser utilizado en la producción. Cuando el sistema está corriendo, sólo el mercado del desbordamiento del equipo en el proceso de la Micro-aguafuerte está conectado con la tubería, y el líquido inútil se introduce directamente en el equipo de reciclaje. Después del tratamiento, el sistema se añade automáticamente al proceso de la Micro-aguafuerte y se recicla de nuevo al proceso de la Micro-aguafuerte.
