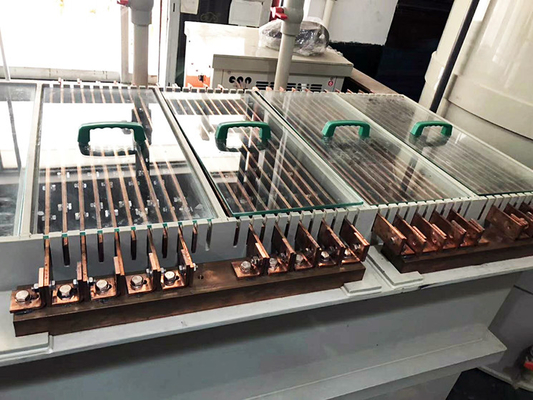

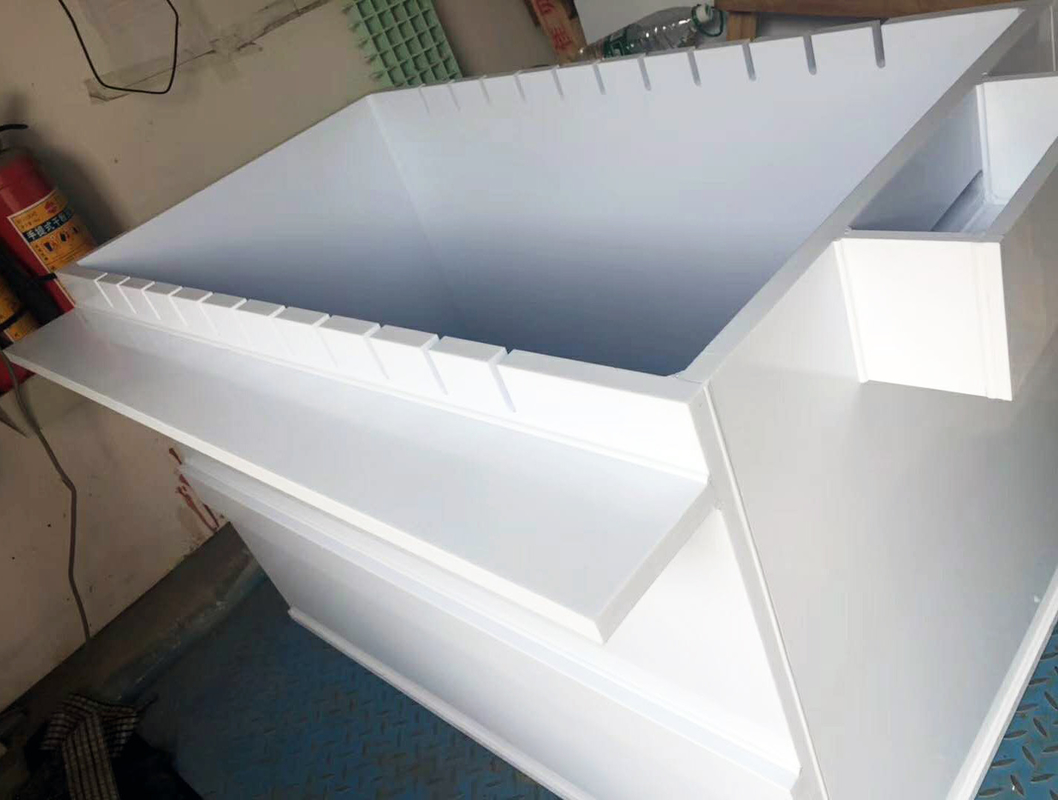

Equipo automático de la recuperación de la extracción del cobre de la máquina de la limpieza de la placa de circuito del PWB

Equipo alcalino de la recuperación de la extracción del cobre de la solución de la aguafuerte de la placa de circuito del PWB

Principio de regeneración de la solución de la aguafuerte

El proceso típico del proceso del PWB es galjanoplastia gráfica. Es decir, una capa de la anticorrosión de la ventaja-lata pre-se platea en la pieza de cobre de la hoja (la pieza gráfica del circuito) que necesita ser conservada en la capa externa del tablero, y entonces la hoja de cobre restante es corroída por medios químicos, que se llama aguafuerte.

el proceso de la aguafuerte, cobre en la superficie de la placa es oxidado por [Cu (NH3) 4] el ion del complejo 2+. La reacción de la aguafuerte es como sigue:
Cu (NH3) 4Cl2+Cu_2Cu (NH3) 2Cl
El ion complejo [Cu (NH3) 2] de 1+is Cu1+and no tiene ninguna capacidad de la aguafuerte. En presencia del NH3 del exceso y de los Cl-iones, puede ser oxidado rápidamente por el oxígeno en el aire para formar [Cu (NH3) 4] los iones aguafuerte-capaces del complejo 2+. La reacción de la regeneración es como sigue:
2Cu (NH3) 2Cl+2NH4Cl+2NH3+1/2O2_2Cu (NH3) 4Cl2+H2O

Puede ser visto de la reacción antedicha que 2 gramos de amoníaco y 2 gramos de cloruro de amonio son necesarios para grabar al agua fuerte 1 gramo de cobre molecular. Por lo tanto, con la disolución del cobre, el agua de amoníaco y el cloruro de amonio se deben añadir continuamente en el proceso de la aguafuerte, así que el licor de madre del tanque de la aguafuerte aumentará continuamente. Porque el ion complejo [Cu (NH3) 2] de 1+is Cu1+and no tiene ninguna capacidad de la aguafuerte, es necesario excluir un poco de licor de madre y añadir el nuevo sub-licor (el sub-licor no contiene el ion de cobre) para cumplir los requisitos de la aguafuerte.
