La máquina de la limpieza ultrasónica del OEM, filtro inteligente a presión línea equipo del secado al vacío de las fundiciones

El filtro inteligente completamente automático del nuevo del OEM control del PLC a presión línea equipo del secado al vacío de la limpieza ultrasónica de las fundiciones

Nombre del equipo: Línea completamente automática del secado al vacío de la limpieza ultrasónica
II. equipo modelo: HS-5288AFG
3. Tipo y significado de equipo:
Modelo: HS-5288AFG
El significar: (HS) refiere al equipo Co., Ltd. de la automatización de Hongshun para el cortocircuito; (5) refiere a un total de cinco ranuras funcionales de la máquina entera.
(288) refiere a un total de 288 transductores ultrasónicos; (AFG) refiere a la máquina automática no estándar de la limpieza
IV. uso del equipo: para limpiar la superficie del objeto de la precisión, objeto de sequía, tamaño del objeto: las diversas especificaciones, consideran el objeto físico
Fifth, capacidad del equipo: cada 5-10 minutos fuera de una cesta, ritmo ajustable. El equipo puede trabajar dos cambios al día continuamente.
Requisitos de la función y de la limpieza:
1. Requisitos de la limpieza: la limpieza superficial del objeto, sí mismo no puede ser decolorada y ser corroída. Ningún aceite, el polvo y otros contaminantes se pueden encontrar en la superficie del objeto después de limpiar.
2. Requisitos del tratamiento superficial: uniforme, no-mancha, mancha;
3. Requisitos de sequía: para alcanzar el secado superficial del objeto después de limpiar.
7. Modo de transmisión: transmisión automática del manipulante.

8. Tabla del proceso y de configuración de la limpieza:
1: Flujo de proceso: →1del cargamento # limpieza #ultrasonic del →2del agente de limpieza ultrasónica del → municipal3del agua # enjuague ultrasónico del → municipal4del agua # agua caliente que aclara el →5 # secado al vacío →Unloading
2: Descripción del equipo

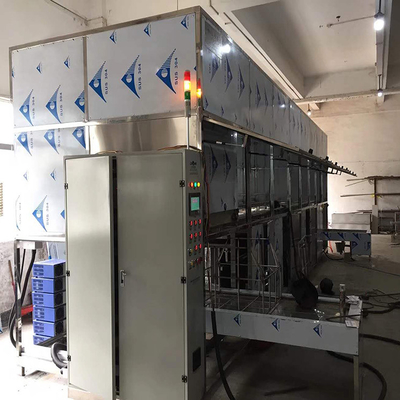

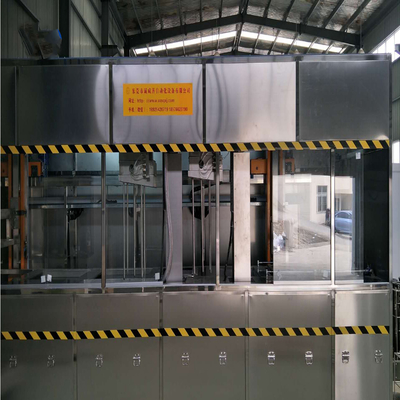

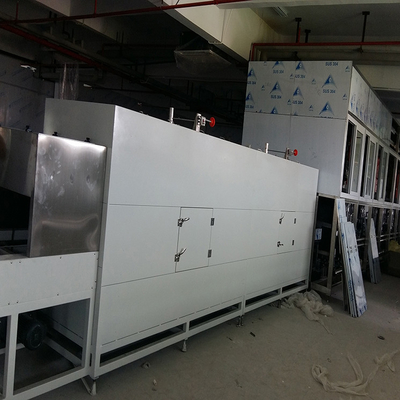

La máquina de la limpieza es una máquina completamente automática de la limpieza ultrasónica. El proceso de la limpieza es controlado por el PLC. Seis líneas de limpieza consisten en el tanque de la limpieza ultrasónica, el tanque de lavado y el dispositivo de sequía hechos del acero inoxidable. El operador pone la cesta de la limpieza con el objeto en el tanque de la limpieza. El manipulante del pórtico lleva el objeto a cada procedimiento de funcionamiento a su vez, y realiza una serie de limpieza y de sequedad para el objeto. Un proceso de la limpieza, la estructura específica se muestra en los dibujos y la descripción siguiente.
3: Principios de base y características de ultrasónico
La señal eléctrica ultrasónica 28KHZ producida por el generador ultrasónico se transforma en la oscilación mecánica en la misma frecuencia con el efecto piezoeléctrico del transductor, y se irradia en la solución de la limpieza bajo la forma de onda mecánica ultrasónica. Debido a la acción de alternancia de las regiones de la presión positiva y negativa en la propagación de ondas mecánicas supersónicas, las burbujas micro numerosas en más de 1000 presiones atmosféricas se generan y se estallan en cualquier momento, dando por resultado un bombardeo de alta presión local fino en la superficie del limpiador, que causa la exfoliación rápida de la suciedad en la superficie y las grietas del objeto. Éste es el “efecto de la cavitación” peculiar a la limpieza ultrasónica.
4: La configuración del sistema de tratamiento de aguas residuales a juego, usando la destilación de baja presión (separación del aceite-agua), los requisitos específicos está como sigue.
(1) no se trata ningunos menos de 300 litros de aguas residuales por día, y un mercado de descarga simple de la basura sólida se pone para prevenir bloqueo de la tubería.
(2) la proporción de líquido concentrado en el tratamiento de aguas residuales no es más el de 10%.
(3) se asegura de que la descarga de las aguas residuales cumpla estándar el “completo” estándar de la descarga de las aguas residuales de la descarga industrial nacional del agua.
(4) determinación de las funciones opcionales del proceso recto de la fila y del filtro;
(5) diseño e instalación según la situación real del partido A (ambos lados determinan el plan de la instalación)
(6) operación completamente automática, nadie de servicio;
(7) allí no es ninguna necesidad del tratamiento bioquímico, y aviso automático de la alarma para el reemplazo de piezas vulnerables;
(8) coste de mantenimiento bajo, operación fácil, consumo de energía baja del equipo y pequeño empleo del espacio;
5: Sistema de control
1. Todas las bombas, motores, circulación y sistemas de calefacción se pueden controlar por separado y exhibir en un estado.
2. Equipado de una caja de distribución independiente, el circuito se divide en los bloques funcionales para el mantenimiento fácil.
3. El equipo tiene bueno poniendo a tierra el dispositivo.
4. Equipado de modo manual y automático, con la función de la alarma del sonido y de la luz.
5. Todas las funciones de la máquina se exhiben en la pantalla táctil.
6. El equipo tiene buena función de la protección de la seguridad. Después de cada limpieza y proceso de sequía, cuando el objeto no se quita, la máquina no funciona.
