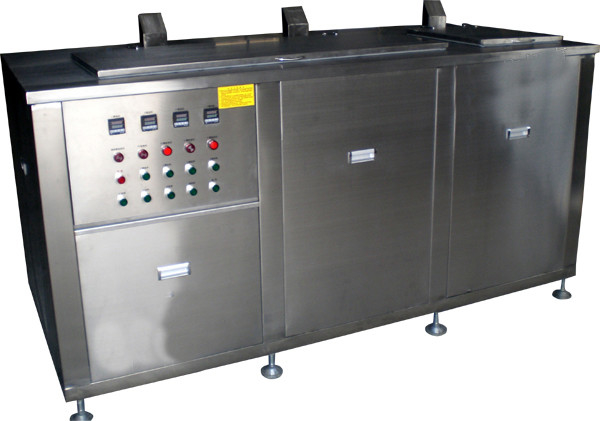

Los componentes electrónicos tres del sistema automático de la limpieza de la precisión ranuran la frecuencia 20KHz

Los componentes electrónicos tres del sistema automático de la limpieza de la precisión ranuran la frecuencia 20KHz

¿Cuál es el principio de limpieza ultrasónica?
La máquina de la limpieza ultrasónica convierte la señal oscilante más arriba que la frecuencia de 20KHz por el generador ultrasónico y entonces los convertidos él en energía de vibración mecánica de alta frecuencia con el efecto piezoeléctrico inverso del transductor ultrasónico (choque) de limpiar la radiación sana en el líquido. Las moléculas líquidas de la limpieza vibran y producen los agujeros y las burbujas minúsculos numerosos. Y forma y crece en la zona de presión negativa a lo largo de la dirección de la propagación de onda ultrasónica, y se cierra instantáneamente en la zona de presión positiva para generar la voladura de alta presión entre los millares de atmósferas, formando las ondas expansivas numerosas de la micro-alto-presión que actúan en las impurezas de la escala de la tubería y que la rompen. Esto se llama el “efecto de la cavitación” en la limpieza ultrasónica. Los trabajos de la máquina de la limpieza ultrasónica del tubo de cobre basados en “la tecnología del efecto de la cavitación”. Del “efecto de la cavitación”, se sabe que los agujeros y las burbujas son generados aplicándose de alta frecuencia (frecuencia ultrasónica), las ondas acústicas de alta intensidad a un líquido. Con este fin, la composición de la máquina de la limpieza ultrasónica del tubo de cobre debe tener los dos componentes básicos siguientes: un generador ultrasónico para las señales eléctricas de alta frecuencia, de alto voltaje, de alta potencia, y una energía eléctrica capaz de convertir energía eléctrica en la energía mecánica (IE, funcionamiento inverso piezoeléctrico) y del paso a través del líquido. Alto transductor de la intensidad sana de la tubería.

Ventajas de la máquina de la limpieza ultrasónica para los componentes electrónicos:

1. La limpieza ultrasónica puede mejorar grandemente la limpieza de la superficie de las piezas que son limpiadas. Según los datos, si el efecto limpiador ultrasónico es 100%, el cepillado (usando los reactivo químicos) es el 90%, la limpieza de vapor (solvente químico) es el 35%, la limpieza solvente de la presión es el 30%, y la inmersión solvente es el 15%.

2. La velocidad de la limpieza es rápida y la eficacia del trabajo es alta, que reduce grandemente la intensidad de trabajo de la limpieza, especialmente las pequeñas piezas de gran capacidad (o piezas), especialmente convenientes para la limpieza ultrasónica. El uso de la máquina de la limpieza ultrasónica facilita la puesta en práctica del proceso de la limpieza y del proceso. Automatización continua. Por ejemplo: La máquina de la limpieza ultrasónica con IGBT como el componente de la alimentación principal (frecuencia 20-50KHZ), su circuito se simplifica, la máquina entera tiene alta confiabilidad, la eficacia puede alcanzar el 90%, el factor de poder está sobre 0,95, el volumen es pequeña, el peso es luz, el poder es ajustable. Y la frecuencia que sigue, explorando, operación flexible, especialmente el solo poder de la máquina puede alcanzar más que 5KW, que está de gran importancia para la limpieza ultrasónica en grande.

3. Artículos o piezas que no son convenientes para limpiar con otros procesos de la limpieza, o piezas (o piezas frágiles)

con un hueco estrecho y los agujeros en la estructura de la forma, puede ser limpiado por la limpieza ultrasónica. El primer tanque: el tanque de lavado ultrasónico

Tomando la primera ranura como un ejemplo, se introduce lo que sigue:
1. cuerpo del tanque principal:
(1) tamaño interno eficaz del surco: 600×400×400L×W×H milímetro, altura eficaz 400M M
(2) el cuerpo del tanque se hace de la hoja de acero inoxidable de SUS304 2.0m m.
(3) equipado de la válvula del agua, válvula de desagüe, aguas residuales en el dren total;
(4) medio de limpieza: agua municipal + polvo de desengrase
2. sistema del ultrasonido:
(1) frecuencia ultrasónica: 40KHZ;
(2) poder ultrasónico: 1200W
(3) vibrador ultrasónico: 24 pedazos, 50W/only, sumergieron la placa ultrasónica de la vibración, placa de acero inoxidable del SUS los 2.0MM del grueso de la placa del sia, instalada en la parte inferior del tanque, la pieza de la base del vibrador adoptan el microprocesador de la marca de Japón “Benduo”, placa del choque que la superficie es cromo duro plateó para la durabilidad.
3. sistema de calefacción:
(1) calefacción mediante un tubo de calefacción, instalado en el lado del cuerpo del tanque,
(2) poder de calefacción 4KW.
(3) la marca del regulador de temperatura adopta la marca de Omron, y el modo de visualización: indicador digital.
