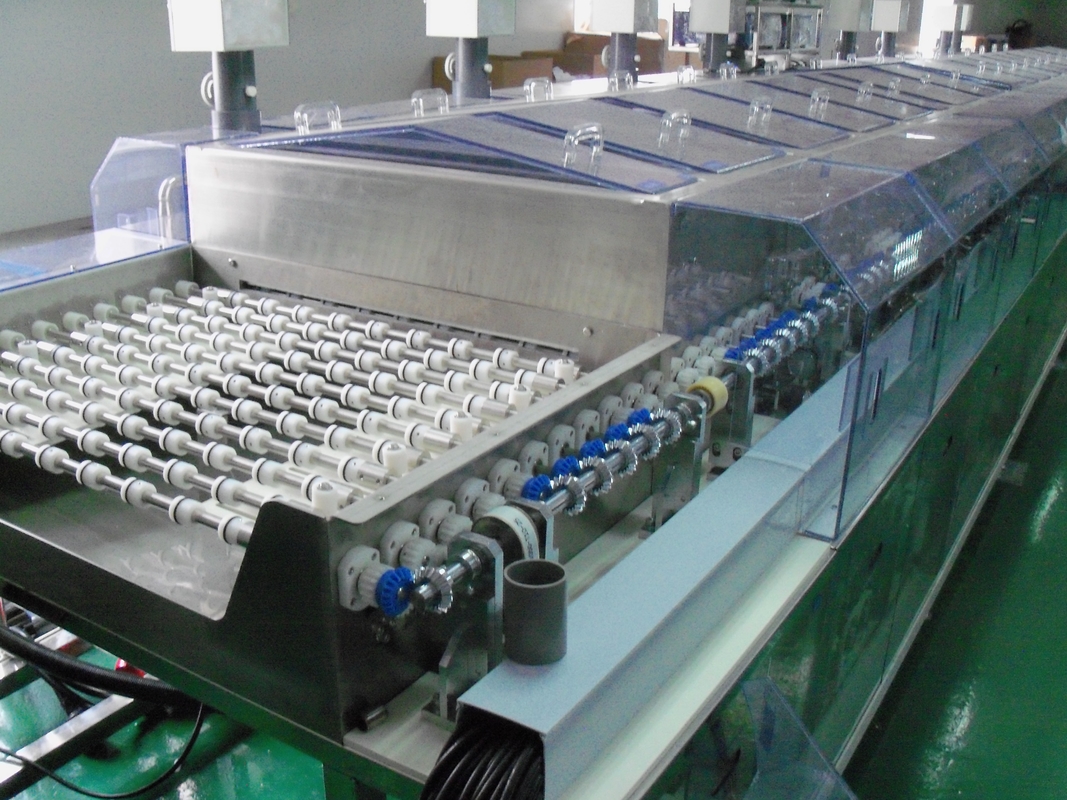

Máquina de la limpieza de la plantilla de SMT del vidrio plano, velocidad ajustable del limpiador ultrasónico de la placa de circuito

^{Máquina de la limpieza de la plantilla de SMT del vidrio plano, velocidad ajustable del limpiador ultrasónico de la placa de circuito}

^{Primero, el nombre de dispositivo y el modelo
1,1 nombre del equipo: Lavadora del vidrio plano
1,2 equipo modelo: CCS-ITO500 que cubre la lavadora de cristal delantera
En segundo lugar, uso del equipo}

^{2,1 limpieza y secado de la superficie de cristal}

^{Tercero, capacidad de la producción de equipo (limpieza)
3,1 tamaño del objeto: MINUTO: 75mmX50m m MAX: 400mmX500m m
3,2 velocidades transportadoras: los 2.5m/minuto (1 ~ los 6m/minuto ajustable)
grueso de 3,3 substratos: 0,2 ~ 2m m}

^{Cuarto, normas de calidad de la producción (limpieza)
4,1, allí no son ninguna partícula sobre 1um en la superficie del objeto, y las partículas debajo de 1um son menos que 1/cm2
4,2, ningunas manchas, marcas de agua, rasguña en la superficie de cristal después de limpiar
4,3, ningunas tarjetas, laminaciones en el proceso de la limpieza de cristal}

^{V. flujo de proceso y parámetros
5,1 proceso
La limpieza de cepillo de alimentación del rodillo del section→pre-spraying→wind cutting1→washing 1+2→wind que corta la presión de la limpieza de cepillo del rodillo del agua 2→pure 1+2→medium que lava a chorro el agua del cleaning→DI de →BJ que lava a chorro el → que se lava de → DI water dos sistemas de sistemas del → dos del agua del corte del cuchillo de aire de → de sequía del aire caliente descarga la sección + dispositivo estático de la eliminación
5,2 diseño del equipo: objeto de izquierda a derecha}

^{En sexto lugar, parámetros del equipo y requisitos técnicos
6,1 tamaño y materiales del equipo
6.1.1 tamaño de cuerpo del equipo: (l) 7650 diferencia leve 1500 del × del × (w) (h) 1200m m en la fabricación
6.1.2 material del cuerpo: Hecho 304 del material inoxidable de la placa de acero &=4mm.
6.1.3 material del estante: SUS304 paso cuadrado de acero 50X50X2
6.1.4 material del tanque de agua: Tablero transparente/de marfil de “Asia del Sur” del PVC y = 10
6.1.5 el panel de la puerta de Shell: Tablero transparente/de marfil de “Asia del Sur” del PVC y = 6
6.1.6 cubierta superior: Tablero transparente &=6 del PVC de “Asia del Sur”
6,2 requisitos de alimentación del equipo
6.2.1 fuente de alimentación: 380VAC±10V/50Hz
6.2.2 consumo de energía total de la máquina entera: 35KW
6.2.3 consumo de agua: 20~30L/Min (15MW o un agua más pura)
6.2.4 consumo del aire: presión 600L/min: 0.4Mpa
6.2.5 tubo de entrada total: UPVC 1"
6.2.6 dren total: UPVC 2"
6.2.7 tubo del espray: UPVC 3/4"
6,3 descripción total del dispositivo
6.3.1 estructura del equipo}

^{La máquina de la limpieza se compone principalmente de un sistema de rociadura, un sistema de cepillado del rodillo, un sistema de BJ, un sistema de sequía del cuchillo de aire, un sistema de filtración de la circulación, un sistema de calefacción del control de la temperatura automática, un control automático del nivel líquido y un sistema que rellena líquido automático, un panel de control del estante y un sistema de control.
6,4 descripción de los componentes principales del equipo
6.4.1 sección de la transferencia
Método de la transferencia del substrato del ※: diámetro φ26mm de la transferencia del rodillo y del rodillo del caucho
Gama de velocidad ajustable de la transmisión del ※: 1~6m/min
Modo del ajuste de la velocidad de la transmisión del ※: ajuste del inversor del indicador digital o del inversor del botón
Exhibición de la velocidad de la transmisión del ※: indicador digital
Posición de la impulsión del ※: El sistema de transmisión se aísla del sistema de rociadores (la unidad externa del tanque)
Espaciamiento del eje de la transferencia del ※: 30m m, el cepillo es 65m m.
6.4.2 sección de la alimentación
Longitud de alimentación de la sección del ※: L=490mm
Configuración del ※: Sistema de impulsión del sensor: Motor de CPG: 1/2P 3∮380V.}
