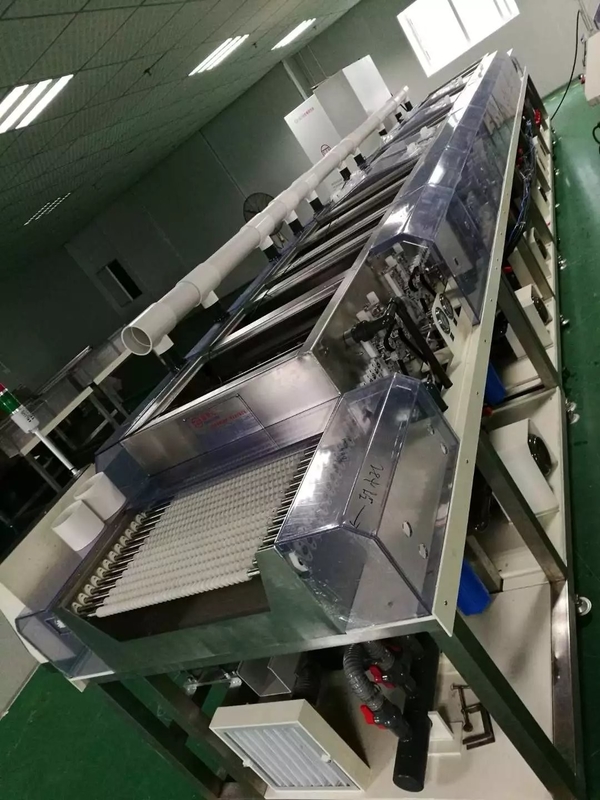

Instalación fácil de alta presión de la máquina 736x736x40m m de la limpieza de la plantilla de SMT de la boca ¢12

^{Instalación fácil de alta presión de la máquina 736x736x40m m de la limpieza de la plantilla de SMT de la boca ¢12}

<sup>Requisitos de equipo principales
1. El equipo es una estructura combinada para el transporte y la instalación fáciles; el golpeo es menos que ±0.15mm durante la operación
2. El cuerpo del equipo se hace de la hoja plástica de alta calidad del PVC y de la placa de acero 304. Las propiedades mecánicas y químicas coinciden con seguridad en el trabajo.
3. La línea entera adopta la pantalla táctil industrial estándar del control automático del PLC de “Mitsubishi” y de “Wellen” para actuar el interfaz antropomecánico.
4. rueda:
El ・ el material es lo mismo que el rodillo lleno para el transporte, y debe ser hecho en una forma del fácil-a-desmontar.
El ・ configura antes y después del cepillo del rodillo y antes del espray de alta presión
5. cepillo del rodillo:</sup>

<sup>El ・ la dirección de la rotación se invierte en relación con la dirección del flujo, pero es también necesario hacer una rotación positiva del rodillo del cepillo. Controle directamente el frente y la parte posterior del cepillo en la pantalla táctil.
El número de revoluciones del rodillo del cepillo debe ser de 0 a 500 RPM ajustable.
6. el tanque:
Material del tanque de la loción: SUS304 placa de acero, capacidad: 80L
Material del tanque de espray: SUS304 placa de acero, capacidad: 80L
Material de cepillado del surco de DI water: SUS304 placa de acero, capacidad: 80L
7. Cada grupo de tubos del espray tiene las vávulas de bola independientes e indicadores de presión para ajustar la presión y el flujo del espray superior e inferior respectivamente.
8. sistema de abastecimiento del líquido de lavado:
El ・ instala los filtros y los indicadores de presión en el mercado de cada bomba
El espray del cepillo del rodillo del ・ y el primer lavado del álcali pueden ser 5um (primeros 3 canales), 1um en el extremo trasero, entrada pura del espray de agua para aumentar el filtro con la lejía del filtro 0.5um
El cárter del filtro con la cámara del lavado debe ser acero inoxidable.
El ・ selecciona la bomba, el metro de flujo, y el indicador de presión, y escribe los detalles en el libro del estilo de la cita.
El ・ la válvula del ajuste del flujo está instalado en la tubería de cada fila de las bocas de espray.
El ・ el material de las partes mojadas de la loción debe ser alcalino.
9. cortando el líquido (cuchillo de aire)
La instalación paralela del ・ en el eje de rodillo del transportador, el cuchillo de aire superior y más bajo y la dirección que camina de cristal es 0 grados, y puede ser ajustada.
El ・ el indicador de presión y el apagador del ajuste del volumen de aire está instalado en la parte superior de cada cuchillo de aire.
El ・ fijó el puerto de extractor para cada espacio que rajaba.
10. cuchillo de aire
El ・ la dirección está frente al eje del rodillo de transporte, y se fija en dirección del sentido de chorro.
El ・ el indicador de presión y el apagador del ajuste del volumen de aire está instalado contracorriente desde cada apagador.
El ・ el ajuste de altura del cuchillo de aire debe poder ser actuado manualmente.
Diseño del ・ el puerto de extractor en el área seca.</sup>
