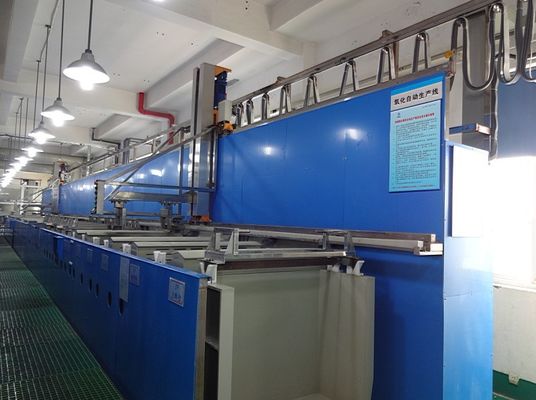

Planta de anodización de aluminio cerrada 60HZ de cuatro cables trifásico 2200×4500m m con el tanque de agua

Planta de anodización de aluminio cerrada 60HZ de cuatro cables trifásico 2200×4500m m con el tanque de agua

Requisitos de configuración principales del dispositivo:

1, el uso de parámetros: AC220V/de cuatro cables/60HZ trifásicos, ≥ 27KW del poder.

2. Cuerpo de la torre:
El tamaño del cuerpo de la torre es ¢2200×4500mm.
 hecho de la placa gruesa de 10m m PP, de ninguna deformación, de ninguna salida, de buena resistencia a la corrosión y de aspecto hermoso.
La primera planta se equipa de un tanque de agua para rociar.
El puerto de la descarga del esputo se proporciona un puerto de la detección para detectar la calidad del tratamiento del gas.
El interior de la torre se llena de un globo del extractor, y el globo se llena de un grueso de 300 milímetros o más.

3. Regadera:
tubo del : Tubo ¢ 1" del espray tubo del PVC, tubo ¢ 2" del espray tubo del PVC.
boca del : Boca del espiral de POM, con el flujo grande, fácil substituir y así sucesivamente.
bomba del espray del : bomba centrífuga química, poder: 5HP.

4. Elemento de control:
el  la caja de control se hace de la placa de δ2.0mm A3 que dobla, y se rocía y se procesa la superficie, que es hermosa y abundante.
Los botones de paro del comienzo y de cada carga, del sonido y de la instalación de la alarma de la luz deben ser aseados y fáciles de actuar.
 con la protección del recalentamiento y de la sobreintensidad de corriente y el dispositivo de alarma automático.
el  la caja de control se cierra para evitar que los personales desautorizados abran la caja de control a voluntad.

5, tubo de bombeo:
La capilla del proyecto se diseña según los requisitos de proceso, que son conectados con el tubo principal del extractor por el tubo duro; el tubo principal del extractor reserva el interfaz, y el extractor externo está instalado para asegurar la concentración de la emisión del gas de escape y el alcance del volumen del gas de escape el GB21900-2008 de “estándar de emisión electrochapado de agente contaminador” 4,2 los requisitos de la tira, y la altura del tubo de escape principal no es menos de 15 metros. Diseñe un método razonable de la instalación para asegurarse que la instalación del tubo de escape es empresa, confiable y seguro. El tubo de la ventilación se hace de la placa de 6m m PP, que no se deforma, tiene resistencia a la corrosión de alta resistencia, buena y ninguna salida. El tubo de escape se proporciona un puerto líquido de la descarga en el punto más bajo del extremo y el tubo está conectado con el tubo de descarga completo de las aguas residuales de la ácido-base.
El tubo de escape está situado en la cima de la cadena de producción. El diseño es razonable y razonable. La posición, el tamaño, el tubo de la rama y el tubo principal del respiradero del extractor se arreglan cuidadosamente, maravillosamente y armonioso. Tiene buen efecto de la ventilación para asegurar el gas de escape oportuno y totalmente agotado emitido del tanque.

el  para las tuberías largas, la pérdida de presión del conducto de ventilación es muy grande, dando por resultado la extracción pobre del aire en el extremo de la red. Para hacer los proyectos de la cadena de producción básicamente lo mismo, se requiere para tener una disposición eficaz del conducto, y se proporcione en cada tubo de la rama de la succión. El dispositivo de ajuste del volumen de aire puede ajustar la cantidad de aire agotada a voluntad para asegurar el efecto de agotamiento de la cadena de producción entera.
el  la longitud total del tubo de escape es mm900mm.
el soporte de la fijación del tubo de escape del  adopta el acero galvanizado 40*40*4.0m m del ángulo, y la superficie se rocía con la resina de epoxy.

6, el extractor:
 usando fan centrífuga de FRP de Guangzhou “Wantong”, poder 60HP, volumen de aire: 56000M3/H.
