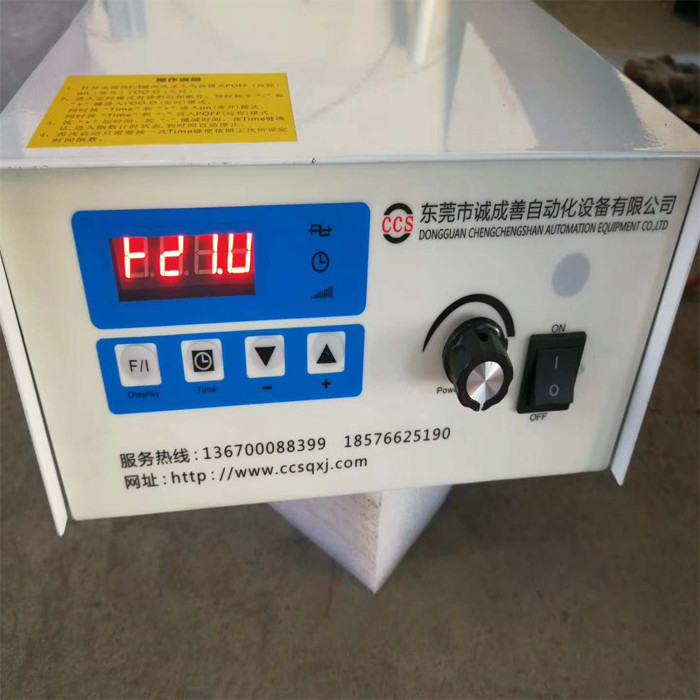

Generador ultrasónico aislado del limpiador de Drived, generador de frecuencia de Sonic electromágnetico

^{Generador ultrasónico aislado del limpiador de Drived, generador de frecuencia de Sonic electromágnetico}

1. ^{Breve descripción de cada función relacionada componente:}

^{A, puente de rectificador: voltaje ca De los convertidos en el voltaje de DC;}

^{B, inductancia común del modo: montón electromágnetico de alta frecuencia del filtro generado por la operación del circuito para prevenirla de fuente de la alimentación externa de la contaminación.}

^{C, detector actual: el detector de la corriente de precisión, la señal de la corriente de entrada se convierte en una señal de alta precisión del voltaje, que se forma y se suministra al circuito de control principal para alcanzar poder estable.}

^{D, transistor: Una arquitectura fase-desplazada del lleno-puente que consiste en cuatro transistores de alta potencia de IGBT convierte la señal del voltaje de DC en una señal de alta frecuencia del voltaje ca.}

^{E, circuito de impulsión: impulsión aislada.}

^{F, transformador auxiliar: convierte las tuberías en la corriente alternada de baja tensión, y después de la rectificación y de filtrar, se suministra a la pieza del tratamiento de señales y a la partición de la tablilla de anuncios.}

^{G, el ajustar de la frecuencia: el ajuste del potenciómetro puede ajustar el parámetro de la frecuencia del generador hasta cierto punto;}

^{H, ajuste actual: Ajuste este potenciómetro para ajustar la corriente de entrada hasta cierto punto, así cambiando el de potencia de salida.}

^{I, interruptor actual de la selección: Puede ser ajustado por 6 engranajes de 1 a 6. Observe que 1-5 es la referencia actual. Cuanto más pequeño es el número, más grande es la referencia actual. 6 es un interruptor actual del multiplicador. Por ejemplo, cuando la corriente es 2, la corriente es 2A, y cuando se giran 5 y 6 simultáneamente, la salida es 4A.}

^{J, inductores 1 y 2 puede hacer juego diversas inductancias, en donde la inductancia correspondiente al inductor 1 es R11, R12, R13, R14, R15; la inductancia correspondiente al inductor 2 es R1, R2, R3, R4, R5; Cuanto más grande es el número, más grande es la inductancia. La suma de las inductancias de los dos es la inductancia total. Al eliminar errores, el inductor se debe basar en el principio de tomar prioridad.}

^{K, transformador da vuelta a la selección del ratio: El RA y el RB, RA es menos que el RB, RA es generalmente conveniente para los transductores de cerámica amarillos, RB es conveniente para los transductores de cerámica negros.}
