Manipulante multi del brazo de la máquina industrial grande de la limpieza en seco con la ventana panorámica

^{Manipulante multi del brazo de la máquina industrial grande de la limpieza en seco con la ventana panorámica}

^{Uno: estructura del equipo}

^{El sistema de la limpieza consiste en principalmente el generador ultrasónico, transductor ultrasónico, el tanque de la limpieza, sistema del secado al vacío, el tanque de la recuperación de la destilación, sistema de la filtración de la circulación, sistema de la separación del agua, sistema, sitio y marco de calefacción del control de la temperatura automática, alimentando y sistema de escape, tipo ligero manipulante del Multi-brazo, sistema de la extracción, recinto completamente incluido, ventana panorámica y sistema de control.}

^{Dos: descripción del dispositivo

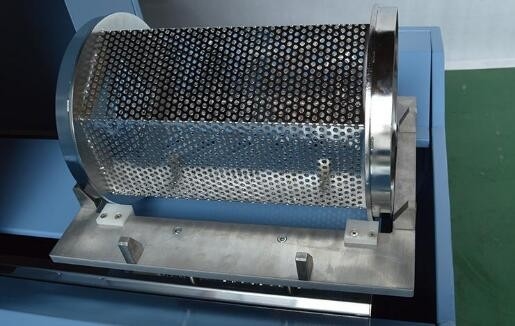

La máquina de la limpieza es un dispositivo automático de la limpieza. El proceso de la limpieza es controlado por un regulador programable (PLC) de la lógica. Los cuatro tanques consecutivos de la limpieza ultrasónica hechos del acero inoxidable importado de alta calidad 316L, del hidrógeno que desgasifica la limpieza ultrasónica y de la limpieza de vapor son continuos. Sistema de trabajo de la limpieza. El operador pone la cesta de la limpieza con el objeto en el final externo de la alimentación y la cadena transportadora, es decir, el cargamento y mercado el extremo de la descarga, la puerta neumática de la entrada y se abre automáticamente, y la cadena de alimentación y transportadora envía automáticamente la cesta de la limpieza al extremo interno, es decir, el cargamento y estación de la descarga. Al mismo tiempo, la puerta neumática de la entrada y el mercado se cierra automáticamente, y el robot del multi-brazo envía la cesta de la limpieza al tanque de lavado áspero ultrasónico para la limpieza preliminar, y después envía la cesta de la limpieza a cada paso de proceso a su vez, y el objeto se sujeta al tratamiento gradual de la limpieza y al secado al vacío.}

^{El manipulante del multi-brazo entonces vuelve la cesta de la limpieza al extremo interno de la cinta transportadora de la entrada y de la descarga, es decir, el cargamento y la estación de la descarga, y la puerta neumática de los puertos de la entrada y de mercado se abre automáticamente, y la cadena de alimentación y transportadora envía automáticamente la cesta de la limpieza al extremo externo, es decir, el cargamento y descarga extremo. La puerta neumática de la entrada y del mercado se cierra automáticamente, el operador toma la cesta de la limpieza del cargamento y extremo de la descarga, y después saca el objeto limpiado de la cesta de la limpieza para terminar un proceso de la limpieza.}

^{1: Limpieza ultrasónica (el primer tanque):}

^{Tamaño eficaz del surco interno: cerca de 500×400×400m m
La estructura del cuerpo del tanque: El material del cuerpo del tanque se hace de la placa de acero inoxidable importada de alta calidad de SUS316L y de 2m m. La parte inferior del tanque se proporciona una válvula de desagüe, y la parte inferior se equipa de un tipo placa ultrasónica de la entrada de la vibración. La parte inferior de la placa del choque se proporciona una red desmontable del filtro del acero inoxidable, un tipo externo indicador llano líquido, un sistema de alarma automático de nivel líquido, y un puerto del flotador del acero inoxidable del desbordamiento en la parte posterior. Diseñe un V-surco para cada ranura. Se equipa de un puerto ensanchado de la escoria para la limpieza fácil de exceso de impurezas. Se equipa de un sistema de la circulación con eficacia para mantener el solvente circulado uniformemente.}

^{Sistema ultrasónico: Consiste en el generador ultrasónico, transductor, telegrafía y así sucesivamente.}

^{Generador ultrasónico: El generador ultrasónico adopta Chengchengshan uno mismo-que se desarrolla y tiene una vida de servicio larga. Con la protección contra sobrecarga, el seguimiento automático de la frecuencia del nivel líquido, funciones que barren y otras digitales completas. La eficacia de conversión de poder puede alcanzar sobre el 95%, y la salida de poder es estable y confiable.}

<sup>Transductor:
1. poder del transductor: 50W/piece; frecuencia del transductor: 28KHz.
2. adoptando el transductor de la oblea de “Bundo” importado de Japón;
3. introducción de proceso de la vinculación del transductor: La superficie de vinculación del transductor primero se pule con chorro de arena antes de enlazar, y entonces el tornillo es plantado por la máquina sembrada; así el transductor se pega con el pegamento especial al enlazar. Entonces se aprieta con los tornillos para asegurarse con eficacia de que el transductor no cae apagado durante largases horas de la operación.</sup>

^{Cable: La señal eléctrica de alta frecuencia del generador ultrasónico se transmite al transductor ultrasónico a través del cable. (La longitud de cable se puede ajustar según la situación real).
Temperatura de trabajo: 50~80°C (puede ser ajustado según condiciones reales).
Sistema de circulación de la filtración: Consiste en la bomba, el indicador de presión y el filtro de bolso a prueba de explosiones del acero inoxidable. El líquido de la limpieza pasa a través (reservoir→Y tubería de acero partition→pump→filter→stainless/el tanque valve→cleaning del tank→storage de la bola) para formar una uno mismo-circulación, y las impurezas en el líquido de la limpieza se filtran hacia fuera.}

^{La bomba del flujo y la fuerza de la elevación de la bomba de circulación se aseguran de que el polvo suspendido en el quitamanchas está llevado, y la precisión de la filtración es el μm 10 (puede ser ajustado según las condiciones específicas).}

^{Sistema de control de calefacción: medida de la temperatura del termopar, regulador de temperatura del indicador digital, gama del control de la temperatura: el °C de la temperatura ambiente 1~100 ajustable, puede ser bloqueado.
Sistema de protección bajo: Cuando el nivel líquido del tanque de la limpieza es más bajo que el valor determinado, el tipo control llano líquido del flotador toca el interruptor de flotador, señala y cortó la calefacción del tanque y de la fuente de alimentación de la bomba.}

^{Solución de} la ^{limpieza: agentedelavadodelhidrocarburo.
Otros requisitos técnicos: el cuerpo del tanque se cubre con algodón del aislamiento, y se proporcionan la boca de la escoria, el puerto del desbordamiento y el boquete.}
