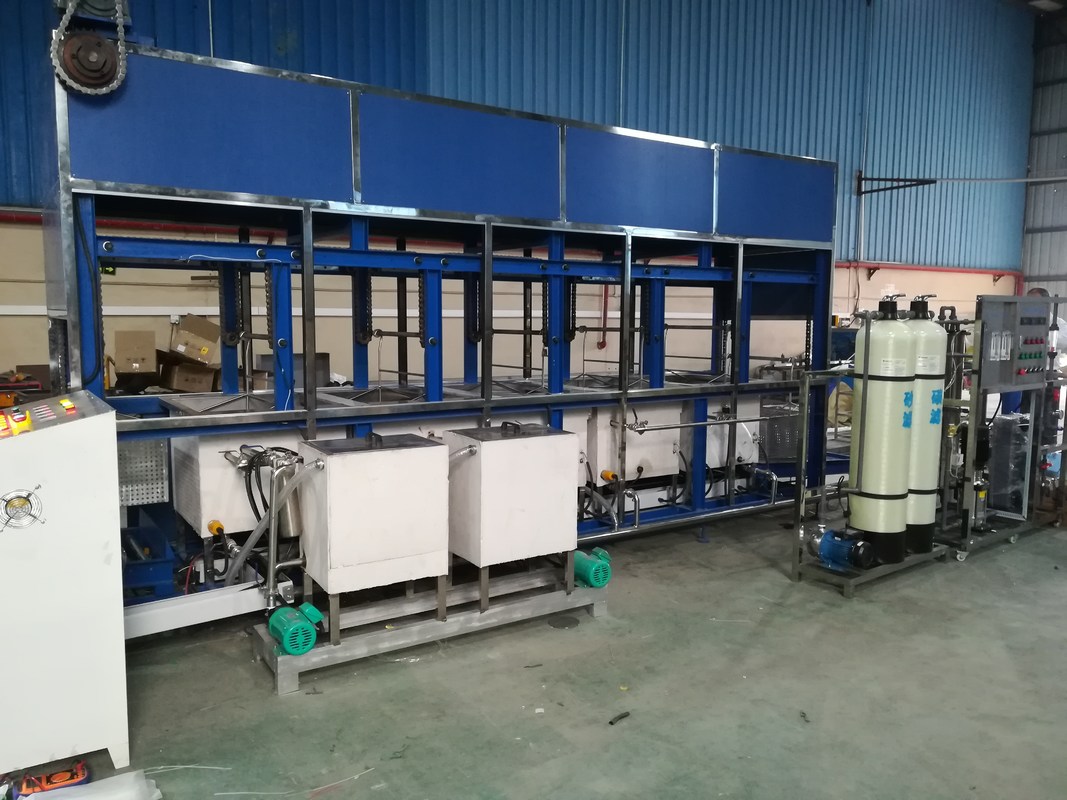

Máquina de cadena de desengrase de la limpieza ultrasónica de la suspensión del pequeño hardware de la precisión

Máquina de cadena de desengrase de la limpieza ultrasónica de la suspensión del pequeño hardware de la precisión
Descripción del dispositivo
La lavadora es una máquina completamente automática de la limpieza ultrasónica. El proceso de la limpieza es controlado por el sistema de control del PLC. Las pantallas táctiles del interfaz persona-máquina cinco limpiezas continuas de la limpieza que consisten en los tanques de la limpieza ultrasónica, los tanques de enjuague y los dispositivos de sequía hechos del acero inoxidable. En la línea, el operador pone la cesta de la limpieza con el objeto en la tabla de alimentación, y entonces la mano del robot se envía a cada segmento de proceso a su vez, y el objeto se sujeta a una serie de limpieza y de sequedad. La estructura específica se muestra en los dibujos y la descripción siguiente.
El principio de base y las características de ultrasónico
La señal eléctrica estupendo-audio 40KHZ generada por el generador ultrasónico es convertida en la oscilación mecánica de la misma frecuencia por el efecto piezoeléctrico del transductor e irradiada en el líquido de la limpieza bajo la forma de ondas mecánicas estupendo-audios. Debido a la acción de alternancia de la zona de presión positiva y de la zona de presión negativa de la propagación de onda mecánica estupendo-audio, las burbujas minúsculas numerosas de más de 1000 atmósferas se generan y se arruinan en cualquier momento para formar un bombardeo de alta presión local fino en la superficie del objeto de la limpieza, de modo que la suciedad en la superficie del objeto y del hueco sea rápida. La peladura, ésta es el “efecto de la cavitación” único a la limpieza ultrasónica.
1. cuerpo del tanque principal:
(1) tamaño interno eficaz del surco: 600×600×500L×W×H milímetro, altura eficaz 400M M
(2) el cuerpo del tanque se hace de la hoja de acero inoxidable de SUS304 2.0m m.
(3) equipado de la válvula del agua, válvula de desagüe, aguas residuales en el dren total;
(5) medio de limpieza: agua municipal + polvo de desengrase
2. sistema del ultrasonido:
(1) frecuencia ultrasónica: 40KHZ;
(2) poder ultrasónico: 1800W
(3) vibrador ultrasónico: 36 pedazos, 50W/only, sumergieron la placa ultrasónica de la vibración, placa de acero inoxidable del SUS los 2.0MM del grueso de la placa del sia, montada en la parte inferior del tanque, la pieza de la base del vibrador adoptan el microprocesador de la marca del dúo de Japón “Ben”, placa del choque que la superficie es cromo duro plateó para la durabilidad.
3. sistema de calefacción:
(1) calefacción mediante un tubo de calefacción, instalado en el lado del cuerpo del tanque,
(2) poder de calefacción 6KW.
(3) la marca del regulador de temperatura adopta la marca de Omron, y el modo de visualización: indicador digital.
